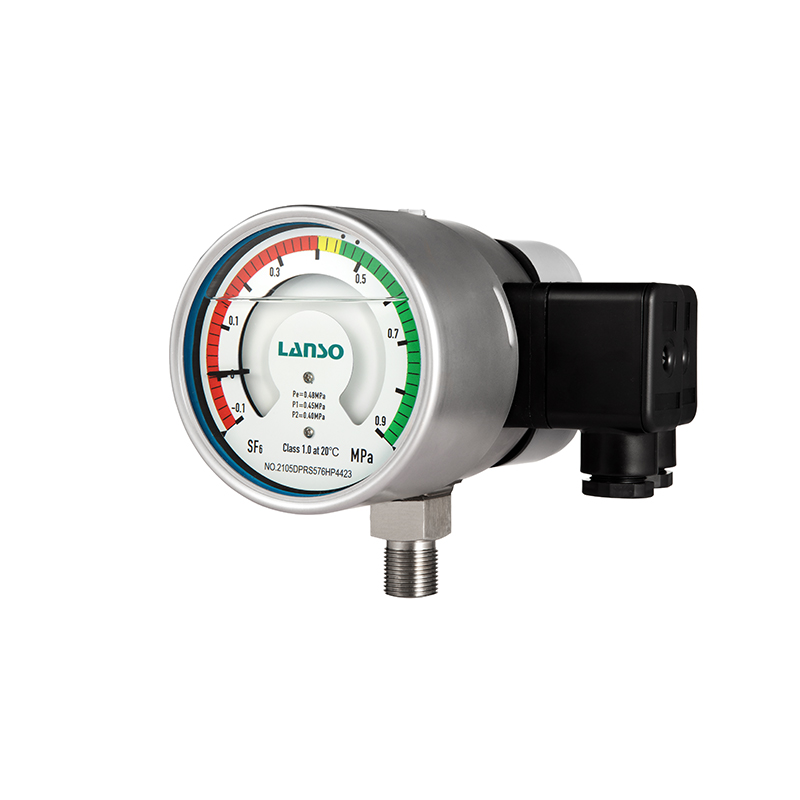

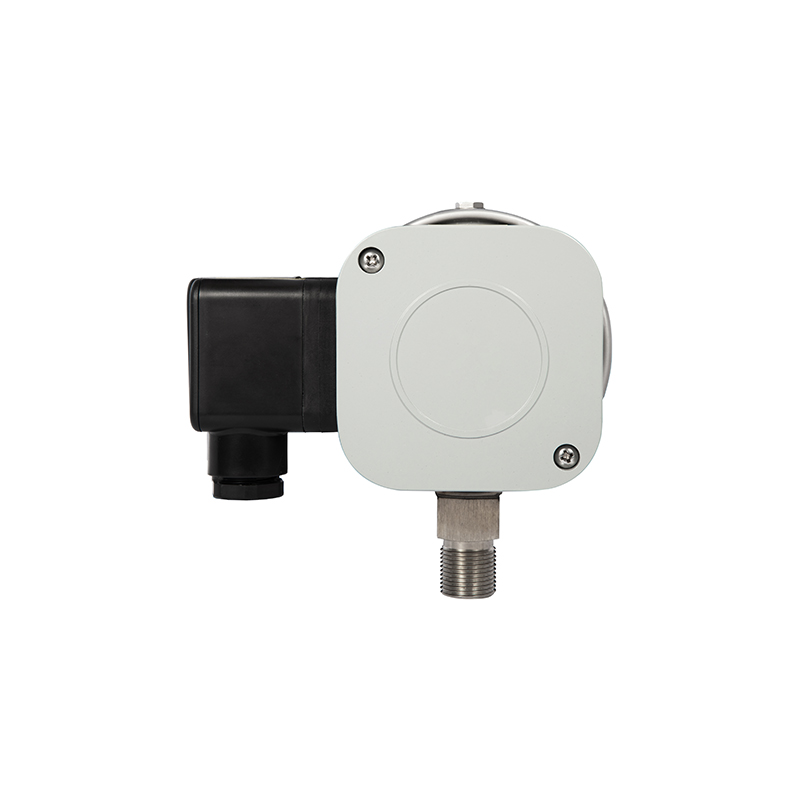

用于監視密閉容器中SF6氣體的密度，能夠現場顯示氣體密度，當密度值達到設定值時報警，具有實時遠傳SF6氣體密度變化數據，實現在線遠程監測功能。適用于高壓系統的監測。可提供新建變電站配套及現有變電站智能化改造等多種解決方案。

SF6絕緣組合電器（GIS）

SF6絕緣斷路器

SF6絕緣柱上開關

SF6絕緣變壓器

SF6絕緣互感器

SF6絕緣母線系統

1.         帶有溫度補償裝置，測量精度更高

2.         機械與電子的優良結合，儀表的就地指示和控制。采用精密機械結構，兼?zhèn)潆娮有盘枌崟r遠傳功能

3.         RS485總線接口，系統擴展方便，便于實現遙測、遙控功能?？闺姶鸥蓴_能力強

4.         適合室內和室外不同的安裝需求

5.         選用AISI 304不銹鋼制作密封的表殼

6.         選用AISI 316不銹鋼制作氣路連接部件

7.         現場顯示值和輸出信號不受海拔等外界環境的影響

8.         上限四對接點，可實現超壓報警、雙報警或雙閉鎖等多種選擇方案，監控更加安全可靠

1.         外殼直徑： 100mm

2.         測量范圍：-0.1 ~ 0.9MPa（可定制）

3.         測量精度：

±1.0%FS（+20±1℃），±1.8%FS（-20℃～+60℃）（氣態）；

可選±1.6%FS（+20±1℃），±2.4%FS（-20℃～+60℃）（氣態）

4.         防護等級：IP65

5.         工作溫度： -20°C ~ +60°C, 相對濕度≤ 95%RH

6.         泄漏率：  ≤1×10^-9Pa·m³/s （氦氣檢漏）

7.         接口尺寸：M20×1.5（可定制）

8.         安裝方式：徑向或軸向

9.         電氣連接：插接式連接M20×1.5密封頭

電纜尺寸：推薦用1.5mm², 上限2.5mm²

10.     接點絕緣性能：絕緣電阻：>100 MW (DC 500V)

工頻耐壓： 2kV，50/ 60 Hz 1min

11.     接點類型：磁助式電接點開關

80%銀、20%鎳，10μm鍍金

12.     沖擊等級：50g (充油型)，30g(不充油型)

13.     接點電氣參數：30W/ 50VA，1A.（上限）

220VDC/ 380V 50/ 60Hz(上限)

14.     表玻璃：多層安全玻璃

15.     重量：  1.2kg

16.     感壓元件：波頓管

遠傳部分主要電氣性能指標和規格

l  工作電壓：10~30VDC

l  功耗：   <0.5W

l  通訊方式：RS485

l  通訊協議：ModBus RTU

l  傳輸速度：9600bps

l  電磁兼容性能

IEC61000-4-2：4級

IEC61000-4-3：3級

IEC61000-4-4：4級

IEC61000-4-5：3級

IEC61000-4-6：3級

IEC61000-4-8：5級

工頻耐壓2.5kV，50/60 Hz 1min

可充油

測量介質：SF6、Air、N2、SF6+N2等氣體

通訊方式：4-20mA

更寬的溫度范圍：可選-40℃～+60℃或-60℃～+60℃
