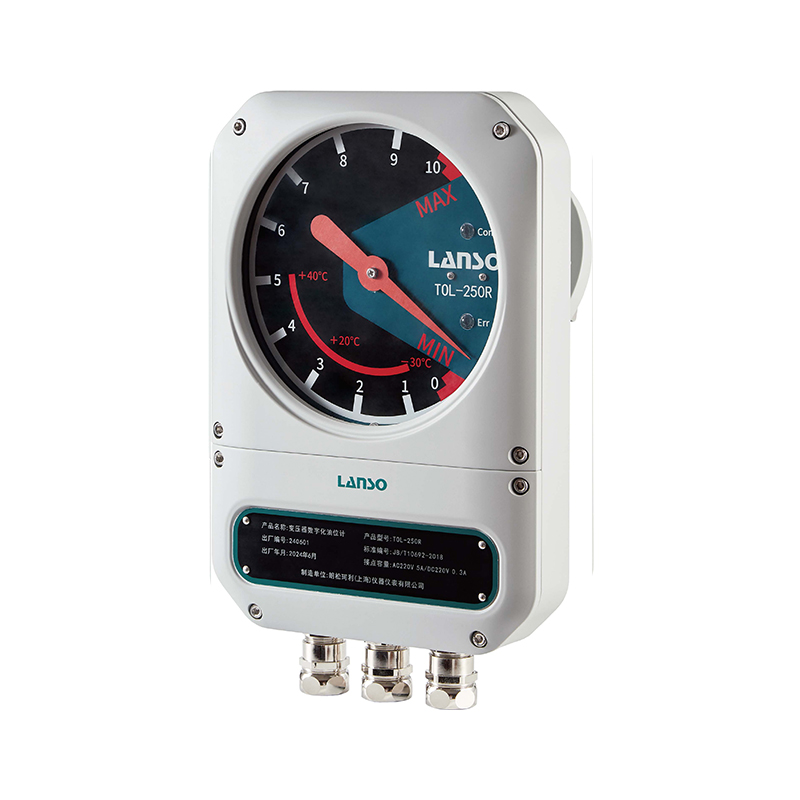

變壓器油位計是一種專門用于測量變壓器油位的設備，通常由浮動元件、傳動元件、指示元件、報警元件、傳感器等組成，用于實時監測儲油柜的油位。當油位上升或下降到一定位置時，可以將油位結果顯示在儀表盤或監控系統上，可以幫助操作人員監控油位，當油位過高或過低均會發出警報信號，為變壓器的正常運行提供保障。變壓器油位計作為一種重要的變壓器監測設備，在電力系統中發揮著至關重要的作用。同時，產品具有高精度測量、安全可靠、易于安裝與維護等優點。

油浸式變壓器主儲油柜

有載調壓開關儲油柜

1. 高防護等級適合室內和室外不同的安裝需求；

2. 高油位和低油位均有兩對報警接點 ；

3. 高精度角位移傳感器，通過RS485數字信號（兼容4-20mA模擬信號）傳輸至后臺；

4. 具備自診斷功能，且通過就低指示燈指示；

5. 自傾斜角度安裝，便于觀測；

6. 一體化結構設計，強度高，可靠性高；

1. 外殼直徑：250mm

2. 指針轉角：120°/270°可選

3. 浮桿擺角：45°（水平向上或向下）

4. 重復精度：±2.5% FS

5. 防護等級：IP67

6. 工作溫度： -40°C ~ +70°C, 相對濕度≤ 95%RH

7. 電氣接口尺寸：M25×1.5（可定制）

8. 安裝方式：徑向或軸向

9. 供電電源：220AC

10. 電氣連接：M25×1.5防水電纜接頭

電纜尺寸：推薦用1.5mm2, 上限2.5mm2

11. 接點絕緣性能：絕緣電阻：>300 MW

工頻耐壓： 2kV，50/ 60 Hz 1min

12. 接點容量：AC 220V /5A或DC220V 0.3A

13. 沖擊等級：三方向15g

14. 表玻璃：防紫外線涂層聚碳酸酯

15. 信號采集元件：線性精度0.1%角度電位器

24V電源供電

外加防雨罩殼

C5以上防腐等級
